Distribucijski transformator

Zašto odabrati nas

Kvalitetni proizvodi

Nudimo visokokvalitetnu opremu za prijenos i transformaciju električne energije koja zadovoljava međunarodne standarde i specifikacije kupaca.

Isplativ

Naši proizvodi imaju konkurentne cijene. Koristimo učinkovit proizvodni proces koji smanjuje troškove proizvodnje i povećava vrijednost za kupca.

Stručni tim

Naš tim inženjera, tehničara i prodajnog osoblja ima preko deset godina iskustva u proizvodnji i opskrbi opreme za prijenos i transformaciju električne energije.

Usredotočen na kupca

Prioritet nam je zadovoljstvo kupaca. Blisko surađujemo s našim klijentima kako bismo razumjeli njihove zahtjeve i pružili rješenja po mjeri kako bismo zadovoljili njihove potrebe.

Što je distribucijski transformator?

Distribucijski transformator je električni uređaj koji se koristi za pretvaranje električne energije visokog napona u niži napon tako da se može distribuirati u domove, tvrtke i druga okruženja. Ovi transformatori su odgovorni za smanjenje razine napona i povećanje razine struje kako bi se omogućila sigurna i učinkovita isporuka energije iz prijenosnog sustava do krajnjih korisnika. Distribucijski transformatori mogu se ugraditi na stupove, u podzemne trezore ili u metalne ograde postavljene na betonske podloge. One su bitne komponente u električnoj mreži, omogućujući distribuciju električne energije kroz niz strujnih krugova i vodova kako bi se dosegla različita područja i korisnici.

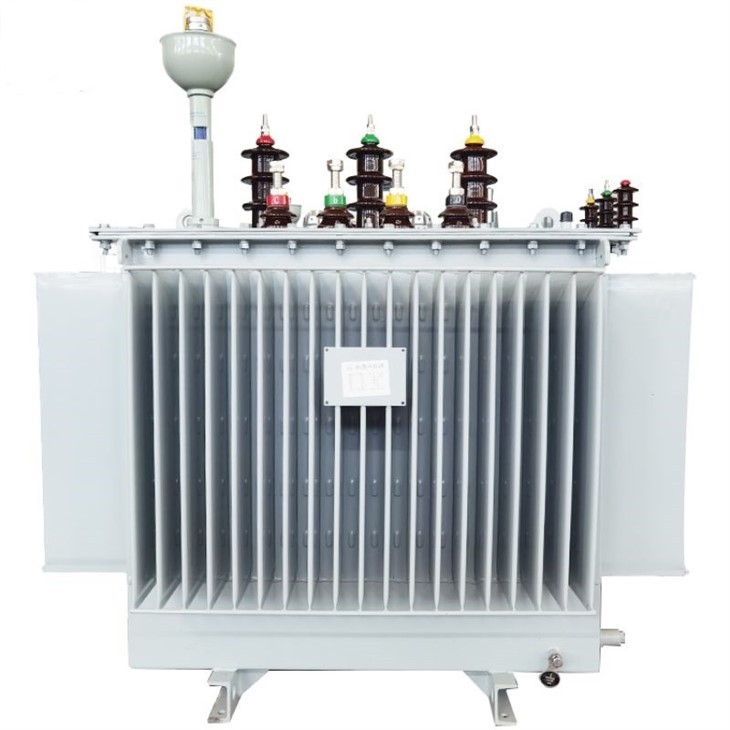

Distribucijski transformator 11 KV

Tehnički podaci:. Oznake primarnog napona: 10 kv. Oznake sekundarnog napona: 0.4kv. HV TAP RASPON:

Dodaj na upit
Distribucijski transformator 22 KV

Tehnički podaci:. Oznake primarnog napona: 22 KV. Oznake sekundarnog napona: 0,4 KV. Visokotlačni

Dodaj na upit
Distribucijski transformator 33 KV

Tehnički podaci:. Oznake primarnog napona: 35-38,5 KV. Oznake sekundarnog napona: 3.15-10.5 KV.

Dodaj na upit

Kategorija proizvoda

Najnoviji proizvodi

Obratite nam se

Tel: +86-513-88786282
Faks: +86-513-88837088
E -pošta: Ryancustomerinquiry@redq.cc
Dodaj: No.229, Huanghai Zapad Put, Haian Grad, Jiangsu Provincija, Kina.

Prednosti distribucijskog transformatora

Učinkovit prijenos energije:Distribucijski transformatori su vrlo učinkoviti u prijenosu električne energije preko različitih naponskih razina uz minimalne gubitke.

Isplativ:Ovi transformatori su isplativi i zahtijevaju malo održavanja, što ih čini prikladnima za korištenje u komercijalnim i stambenim područjima.

Sef:Distribucijski transformatori dizajnirani su da budu sigurni budući da imaju odgovarajuće sustave izolacije i uzemljenja, koji sprječavaju električne opasnosti.

Jednostavan za instalaciju:Relativno se lako postavljaju, što štedi vrijeme i novac na montaži.

Jednostavan za rukovanje:Ovi transformatori su jednostavni za rukovanje i njima se upravlja pomoću nekoliko postavki, što operaterima olakšava praćenje i kontrolu njihovog rada.

Omogućuje stalnu opskrbu električnom energijom:Distribucijski transformatori osiguravaju stalnu opskrbu krajnjih potrošača električnom energijom.

Pouzdan:Distribucijski transformatori su pouzdani i imaju dug životni vijek, što ih čini idealnim za korištenje u raznim aplikacijama.

Primjenjivo u raznim sektorima

Oni nalaze primjenu u raznim sektorima, uključujući komercijalnu, stambenu, industrijsku i ruralnu elektrifikaciju.

Nema prekida u opskrbi strujom

Osigurava da nema prekida u opskrbi električnom energijom, što može biti kritično u područjima gdje je potrebno neprekidno napajanje.

Smanjenje ugljičnog otiska

Ovi transformatori su vrlo učinkoviti i smanjuju ugljični otisak minimiziranjem gubitka energije, čime doprinose zaštiti okoliša.

Vrste distribucijskih transformatora

Jednofazni

Jednofazni transformator radi na jednofaznom napajanju i sadrži jedan namot na primarnoj i sekundarnoj strani. Uglavnom se koriste u jednofaznim elektroenergetskim mrežama.

Tri faze

3-fazni transformator radi na trofaznom napajanju, a i primarni i sekundarni namot imaju tri skupa namota. Ovo je skuplja metoda, a primjenjuje se u visokonaponskoj elektroenergetskoj mreži.

Montiran na podlogu

Izraz 'transformator koji se montira na podlogu' postao je generički izraz za transformator niske kVA koji se montira na zemlju sa svojom zaštitom i čak i mogućnostima prebacivanja. Ovi transformatori su spojeni na podzemne distribucijske vodove.

Montiran na stup

Stubni transformatori montirani su na energetski stup u visini nadzemnih kabela. Ovi transformatori imaju široku primjenu u ruralnim područjima, u rasponu od 16 kVA do 100 kVA. Male su veličine i lako se montiraju na jednopolne konstrukcije.

Uloga distribucijskih transformatora u distribuciji električne energije

Distribucijski transformatori najvažniji su dio sustava za distribuciju električne energije jer učinkovito prenose električnu energiju između različitih naponskih razina. Jezgra, izrađena od posebnog elektrotehničkog čelika (hladno valjanog zrna orijentiranog), omogućuje glatku putanju magnetskog toka. Namoti, koji se sastoje od izoliranih bakrenih ili aluminijskih žica, olakšavaju transformaciju napona.

Izolacijski materijali osiguravaju električnu sigurnost sprječavanjem kratkih spojeva i izolacijom namota od jezgre. Ove sofisticirane komponente igraju ključnu ulogu u regulaciji napona i prijenosu energije, što ih čini vitalnim za pouzdane i sigurne mreže distribucije električne energije diljem svijeta.

Transformatori su temeljni za balansiranje i kontrolu protoka električne energije, osiguravajući dosljednu opskrbu strujom za razne industrije i kućanstva. Bez njih bi učinkovita distribucija električne energije kroz različite mreže bila izazovna, ometajući moderno funkcioniranje društava i gospodarstava.

Gubici distributivnog transformatora

Gubici transformatora se javljaju cijelo vrijeme dok je transformator napajan. Struja teče u namotu transformatora, a izmjenično magnetsko polje u jezgri doprinosi većini gubitaka transformatora. Gubici se mogu klasificirati u dvije kategorije.

Nema gubitaka opterećenja

Gubitak transformatora u praznom hodu često se naziva gubitkom jezgre ili gubitkom željeza. Gubici u praznom hodu u transformatoru prvenstveno su uzrokovani gubicima u čeličnoj jezgri. Međutim, kombinirani gubici uzrokovani vrtložnim strujama, histerezom, lutajućim vrtložnim strujama i dielektričnim gubicima čine gubitke bez opterećenja

Veličina gubitka u praznom hodu povezana je s čimbenicima. To uključuje kapacitet transformatora, strukturu magnetskog kruga, kvalitetu silikonskog čeličnog lima i ovisi o jediničnom gubitku materijala željezne jezgre. Uz konstantan napon napajanja, veličina gubitka u praznom hodu ostaje ista vrijednost.

Gubici opterećenja

Gubici proizvedeni u jezgri nazivaju se gubici praznog hoda, dok se gubici povezani sa zavojnicama nazivaju gubici opterećenja. Gubici opterećenja ponekad se nazivaju gubici bakra. Izraz gubici u bakru koristi se bez obzira na to jesu li namoti izrađeni od bakra ili drugog vodiča (obično aluminija). Ti se gubici sastoje od gubitaka topline i gubitaka I²R (struja na kvadrat puta otpor). Ovaj gubitak nastaje zbog otpora primarnog i sekundarnog namota i izravno je proporcionalan opterećenju, pa ako se to poveća, gubici se povećavaju.

Vodič za odabir distribucijskog transformatora

Provjerite karakteristike opterećenja

Da biste znali nazivnu vrijednost transformatora, uvijek je bitno provjeriti karakteristike opterećenja kada kupujete distribucijske transformatore. Karakteristike opterećenja distribucijskog transformatora uključuju vrstu opterećenja i fluktuaciju napona. Kada govorimo o vrsti opterećenja, to može biti povremeno opterećenje ili kontinuirano opterećenje.

Provjerite omjer napona

Omjer napona distribucijskog transformatora ovisi o karakteristikama opterećenja i primjeni. Omjer napona distribucijskog transformatora izračunava se uzimanjem omjera primarnog napona prema sekundarnom naponu ili visokog napona prema niskom naponu. O omjeru napona ovisi i veličina razdjelnog transformatora. Što je veći omjer napona, to će biti veća veličina distribucijskog transformatora zbog povećanja broja zavoja u primarnom namotu.

Razmotrite faznu konfiguraciju

Neke aplikacije zahtijevaju jednofaznu konfiguraciju. S druge strane, neke primjene zahtijevaju trofaznu konfiguraciju, osobito industrijske primjene. Konfiguracija faza pomaže u određivanju faza primarnog namota i faza sekundarnog namota. Distribucijski transformatori s jednofaznom konfiguracijom uglavnom se koriste samo u stambene svrhe. Preporučljivo je odabrati faznu konfiguraciju distribucijskog transformatora u skladu s primjenama.

Provjerite učinkovitost

Pri odabiru distribucijskih transformatora mora se gledati na učinkovitost. Učinkovit transformator pomaže u smanjenju gubitka snage pretvaranjem napona na pravi način. Ne samo da pomaže u uštedi energije, već također pomaže u uštedi troškova. Transformator će raditi učinkovito samo ako su dijelovi i komponente koje se u njemu koriste optimalne kvalitete. Zato je također preporučljivo kupovati od vrhunskih proizvođača razvodnih transformatora.

Značaj održavanja distributivnog transformatora

Distribucijski transformatori igraju ključnu ulogu u električnim sustavima, olakšavajući učinkovit prijenos električne energije s jedne naponske razine na drugu. Mogu se pronaći u postrojenjima za proizvodnju električne energije, trafostanicama, pa čak i unutar raznih električnih uređaja koje svakodnevno koristimo. Zbog njihove široke primjene nužno je održavati transformatore kako bi se osigurala njihova pouzdanost i sigurnost.

Periodični pregledi i rutinsko održavanje neophodni su za transformatore, jer pomažu u otkrivanju i rješavanju potencijalnih problema prije nego što eskaliraju, čime se produljuje radni vijek ovih kritičnih komponenti. Redovitim održavanjem transformatori mogu raditi u sigurnom i pouzdanom stanju, smanjujući rizik od skupih zastoja i kvara opreme.

Održavanje distributivnog transformatora

Provjerite temperaturu transformatora

Na termometru pogledajte je li gornja temperatura ulja transformatora normalna ili blizu ili iznad maksimalne dopuštene granice. Kada postoji značajna anomalija između temperature koju pokazuje stakleni termometar i koju pokazuje termometar za tlak, potrebno je utvrditi je li mjerač netočan ili je temperatura ulja nenormalna.

Provjera razine ulja

Provjerite je li temperatura ormara za skladištenje transformatorskog ulja normalna i postoji li lažna razina ulja i pojava curenja ulja, je li razina ulja visokonaponske čahure i boja ulja normalna i ima li čahura fenomen curenja ulja. Potrebno je pronaći otkrijte uzrok kada indikator razine ulja nije normalan. Također je potrebno obratiti pozornost na putanju pokazivača razine ulja i moramo osigurati da nema nakupljanja na ulazu.

Provjerite zvuk

Provjerite postoji li abnormalna usporedba između elektromagnetskog zvuka transformatora i prethodnog zvuka. Osoblje je obično naviklo na normalnu buku transformatora, a ako postoji neobičan zvuk, lako će ga pronaći.

Provjerite izolaciju na gornjem poklopcu transformatora

Provjerite je li potporna izolatorska površina vanjskog kućišta i električna vodljivost čista, ima li puknuća ili električnog pražnjenja ili drugih nedostataka.

Provjerite ima li vijčani spoj koji vodi vodič zbog pojave pregrijavanja

Provjerite promjenu vizualne temperature voštane ploče i boje koja gubi boju ili je izravno izmjerite fleksibilnim infracrvenim termometrom. Kada postoji kabelska priključna kutija, također treba provjeriti curenje ulja iz glave kabela.

Posebna ispitivanja distribucijskog transformatora

Testiranje zvuka

Na zvuk koji stvara transformator utječu geometrija jezgre, gustoća toka, dizajn spremnika i kvaliteta sastavljanja svih komponenti transformatora u dovršenu jedinicu. Ispitivanja zvuka provode se s jedinicom koja se napaja na 100% i 110% nazivnog napona u uvjetima praznog hoda.

Temperaturna ispitivanja

Gubici u jezgri i gubici u svitku primarni su izvori grijanja unutar transformatora. Zajamčeno je da će naši transformatori imati prosječnu temperaturu namota ne više od 65 C iznad temperature okolnog zraka kada rade pri nazivnom naponu i uvjetima opterećenja. Temperaturno ispitivanje provodi se kako bi se odredile toplinske značajke transformatora i potvrdilo da su unutar projektiranih granica.

Čimbenici koje treba uzeti u obzir pri odabiru distribucijskog transformatora

01/

Zahtjevi napajanja

Jedan od primarnih čimbenika koje treba uzeti u obzir pri odabiru distribucijskog transformatora su zahtjevi za napajanjem vaše aplikacije. To uključuje potrebne razine napona i struje, kao i frekvenciju izvora izmjenične struje. Transformatori su dizajnirani za pretvorbu izmjenične struje s jedne razine napona na drugu, a odabir pravog transformatora s odgovarajućom snagom ključan je za osiguravanje ispravnog rada vaše opreme.

02/

Učinkovitost

Učinkovitost je još jedan ključni čimbenik koji treba uzeti u obzir pri odabiru transformatora. Učinkovitiji transformator pretvorit će veći dio ulazne snage u željenu izlaznu snagu, što će rezultirati manjim gubitkom energije i smanjenim operativnim troškovima. Na učinkovitost transformatora mogu utjecati čimbenici kao što su kvaliteta materijala jezgre, dizajn namota i vrsta korištenog hlađenja.

03/

Karakteristike opterećenja

Karakteristike opterećenja vaše aplikacije također će utjecati na odabir transformatora. To uključuje vrstu opterećenja (induktivno, kapacitivno ili otporno), razinu harmonika i ukupni faktor snage opterećenja. Različite vrste opterećenja zahtijevaju različite vrste transformatora, a odabir pogrešnog transformatora može rezultirati smanjenom učinkovitošću, povećanjem topline i potencijalnim oštećenjem opreme.

04/

Okolišni uvjeti

Uvjeti okoline u kojima će transformator raditi također su bitni za razmatranje. Transformatori mogu stvarati toplinu, a temperatura okoline može utjecati na njihov rad. Osim toga, na transformatore mogu utjecati vlaga, prašina i drugi čimbenici okoliša. Transformatori koji će se koristiti u teškim okruženjima kao što su vani ili u industrijskim okruženjima mogu zahtijevati dodatnu zaštitu ili poseban dizajn kako bi se osigurala optimalna izvedba.

05/

Tip distribucijskog transformatora

Distribucijski transformatori dolaze u različitim vrstama, uključujući transformatore za povećanje, transformatore za smanjenje, izolacijske transformatore, autotransformatore i još mnogo toga. Svaka vrsta transformatora ima svoje jedinstvene karakteristike i prednosti, a odabir prave vrste transformatora ključan je za osiguranje ispravnog rada vaše opreme.

06/

Veličina i težina

Veličina i težina transformatora također su ključni čimbenici koje treba uzeti u obzir pri odabiru distribucijskog transformatora. Veličina transformatora ovisit će o količini energije koju treba podnijeti, a težina transformatora ovisit će o vrsti korištenih materijala jezgre. Važno je osigurati da je transformator koji odaberete odgovarajuće veličine i da se može lako ugraditi u vašu aplikaciju.

Naša tvornica

Osnovan 2007., Jiangsu Ryan Electric Co., Ltd novo je visokotehnološko poduzeće specijalizirano za proizvodnju električne opreme za prijenos i transformaciju i ima više od 20 serija proizvoda uključujući suhe serije transformatora od lijevane smole (Specifikacija: 10 kV, 20 kV, 35 kV i 110 kV ), transformatori uronjeni u ulje (Specifikacija: 10 kV, 20 kV, 35 kV, 66 kV i 110 kV), serijski transformatori montirani na podlošku (ANSI transformator montiran na podlogu i IEC montažni transformator) i kompletni setovi visokonaponske i niskonaponske opreme za kontrolu električnih prekidača (KYN{ {15}}.5,KYN28-12, HXGN, MNS i GGD).

Naš certifikat

Pitanja

P: Koje su prednosti distribucijskog transformatora?

O: Njihov primarni posao je smanjiti visokonaponsku električnu energiju s prijenosnih razina na sigurne, upotrebljive razine za različite krajnje korisnike. U biti, oni osiguravaju da je struja koja se isporučuje iz mreže tačna za naše domove, tvrtke i tvornice.

P: Koja je primarna korist od transformatora za distribuciju električne energije?

O: Transformatori su temeljni u balansiranju i kontroli protoka električne energije, osiguravajući dosljednu opskrbu strujom za razne industrije i kućanstva. Bez njih bi učinkovita distribucija električne energije kroz različite mreže bila izazovna, ometajući moderno funkcioniranje društava i gospodarstava.

P: Za što su dizajnirani distribucijski transformatori?

O: Distribucijski transformator je tip transformatora koji obavlja posljednju transformaciju napona u distribucijskoj mreži. Pretvara napon koji se koristi u dalekovodima u onaj prikladan za kućanstvo i komercijalnu upotrebu, obično do 240 volti.

P: Koliki je vijek trajanja distribucijskog transformatora?

O: Transformatori su dizajnirani s očekivanim životnim vijekom od 30 godina, iako su neki u Japanu u upotrebi više od 50 godina.

P: Koji transformator je učinkovitiji?

O: Neki od najučinkovitijih transformatora su oni koji koriste amorfne metalne jezgre. To je zato što amorfni metal ima puno niži gubitak histereze od tradicionalnih transformatorskih jezgri izrađenih od silikonskog čelika.

P: Ima li distribucijski transformator dobru regulaciju napona?

O: Regulacija napona distribucijskog transformatora je oko 2,5% što se smatra dobrom regulacijom napona. Distribucijski transformator je transformator koji osigurava konačnu transformaciju napona u elektrodistribucijskom sustavu.

P: Što je distribucijski transformator?

O: Distribucijski transformator osigurava konačnu transformaciju napona u sustavu distribucije električne energije, snižavajući ili povećavajući napon koji se koristi u distribucijskim vodovima na razinu koju koristi korisnik u svom domu, poslovnim i poslovnim zgradama.

P: Koja je razlika između distribucijskog transformatora i naponskog transformatora?

O: Energetski transformatori se koriste u prijenosnim mrežama sa znatno višim naponima, dok distribucijski transformatori funkcioniraju u distribucijskim mrežama definiranim nižim naponima. Energetski transformatori dostupni na tržištu imaju različite vrijednosti u rasponu od 400 kV, 200 kV, 66 kV i 33 kV.

P: Koja je razlika između distribucijskog i pretvaračkog transformatora?

O: Dizajn pretvaračkog transformatora zbog njegove primjene i prisutnosti opterećenja visokog harmonijskog sadržaja potpuno je drugačiji u usporedbi sa standardnim distribucijskim transformatorima. Vrlo je važno obavijestiti svog dobavljača transformatora o učinkovitoj upotrebi vašeg transformatora.

P: Što se događa kada distribucijski transformator zakaže?

O: Usporedno pojava kvarova u distribucijskim transformatorima je veća u usporedbi s energetskim transformatorima. Kvar transformatora rezultirat će gubitkom, popravkom ili zamjenom transformatora, a također i gubitkom snage zbog neisporučene struje potrošačima.

P: Zašto je distribucijski transformator važan?

O: Njihova je uloga ključna u smanjenju napona s visokih razina prijenosa na niže razine distribucije. Ovi transformatori nalaze primjenu u opskrbi strujom stambenih četvrti, trgovačkih centara i malih industrijskih pogona.

P: Koji je drugi naziv za distribucijski transformator?

O: Distribucijski uređaj ima još jedan izraz koji je servisni transformator. To je instrument koji osigurava konačnu transformaciju napona u električnoj mreži, snižavajući izlaz korišten u distribucijskim vodovima na naziv korisnika.

P: Koji su kriteriji za odabir distribucijskog transformatora?

O: Preporučljivo je odabrati faznu konfiguraciju distribucijskog transformatora u skladu s primjenama. Provjerite učinkovitost – pri odabiru distribucijskih transformatora morate tražiti učinkovitost. Učinkovit transformator pomaže u smanjenju gubitka snage pretvaranjem napona na pravi način.

P: Što trebamo uzeti u obzir pri odabiru transformatora?

O: Uzimajući u obzir čimbenike kao što su zahtjevi za napajanjem, učinkovitost, karakteristike opterećenja, uvjeti okoline, vrsta transformatora te veličina i težina, možete donijeti informiranu odluku pri odabiru transformatora.

P: Kako izračunavate kapacitet opterećenja distribucijskog transformatora?

O: P {{0}} VI/1000. Dobivena prividna snaga bit će izražena u kVA, koju treba podijeliti s 0,8. Ako je rezultat u decimalnom obliku, vrijednosti je potrebno zaokružiti kako bi se izračunala nazivna snaga koja se odnosi na snagu transformatora.

P: Koliki je obično napon na distribucijskom transformatoru?

O: Energetski transformatori dostupni na tržištu imaju različite vrijednosti u rasponu od 400 kV, 200 kV, 66 kV i 33 kV. Dok se nazivni napon distribucijskih transformatora kreće od 11 kV, 6,6 kV, 3,3 kV, 440 V i 230 volti. Energetski transformatori su uobičajena značajka u stanicama za proizvodnju električne energije i trafostanicama za prijenos.

P: Kako čuvate transformator?

O: Transformatore treba skladištiti na suhom mjestu bez brzih ili radikalnih promjena temperature. Ako je moguće, transformator treba uskladištiti na njegovo stalno mjesto na za njega pripremljenu podlogu.

P: Trebaju li transformatori održavati?

O: Moderni transformatori dizajnirani su za manje tolerancije nego transformatori u prošlosti. Stoga je učinkovito, redovito održavanje i testiranje još bitnije za nastavak rada kada se ne može osloniti na tradicionalni "pretjerani dizajn" da bi prevladao nenormalne uvjete.

P: Koliko često treba održavati transformator?

O: Održavanje transformatora u polugodišnjem intervalu. Transformatorsko ulje mora se provjeravati svakih pola godine na dielektričnu čvrstoću, sadržaj vode, kiselost, sadržaj mulja, točku paljenja i otpornost transformatorskog ulja.

P: Koje su uobičajene greške u distribucijskom transformatoru?

O: Neki od električnih, mehaničkih i toplinskih čimbenika koji uzrokuju kvar transformatora su udari munje i sklopke, prijelazna ili prenaponska stanja, okidanje vodiča, kvar sustava hlađenja, rad transformatora na nelinearnim opterećenjima, visoka temperatura okoline.

Kao jednog od najprofesionalnijih proizvođača i dobavljača distribucijskih transformatora u Kini, odlikuju nas kvalitetni proizvodi i dobra usluga. Budite uvjereni da ćete u našoj tvornici kupiti prilagođeni distribucijski transformator.
